DEHNshield ZP sind Kombi-Ableiter, die sowohl die Grundanforderung an den Blitzschutzpotentialausgleich nach DIN VDE 0185-305-3, an den Überspannungsschutz nach DIN-VDE 0100-443/-534 als auch die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich erfüllen. Die Ableiter schützen, als Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 intelligente Zähler, moderne Medien- und Kommunikationstechnik und hochwertige Steuergeräte vor Schäden durch Blitzströme und Überspannungen. Systeme, die sich in der unmittelbaren Umgebung des Schutzgerätes befinden, profitieren vom Schutz. Denn das DEHNshield ZP, als Typ 1 + Typ 2 + Typ 3 Ableiter, stellt auch den Endgeräteschutz in der Nähe sicher. Im Einfamilienhaus befinden sich die wesentlichsten elektrischen Anlagen und Systeme häufig in einem dafür vorgesehenen Technikraum. Das sind beispielsweise die Wärmepumpe und Heizung, Lüftungsanlage, der Batteriespeicher, das Hauswasserwerk und nicht zuletzt häufig auch der Server für die Smart Home-Installationen. Die Stromversorgung all dieser Komponenten kann dann durch ein DEHNshield ZP sicher vor Überspannungen geschützt werden.
Die Ableiter sind zur Montage auf dem 40-mm-Sammelschienensystem im Vorzählerbereich, nahe dem Einspeisepunkt, konzipiert und das für alle gängigen Netzsysteme (TT / TN-S / TN-C) und unterschiedlichste Einsatzzwecke:
- für Gebäude mit und ohne äußeren Blitzschutz
- mit und ohne doppelten Spannungsabgriff
- mit Schmelzsicherung oder Leitungsschutzschalter
Die Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 reagieren aufgrund der RAC-Funkenstreckentechnologie besonders schnell. Mit deutlich reduzierter Restenergie schützen sie zuverlässig vor Überspannungen. Empfindliche Endgeräte werden sicher geschont.

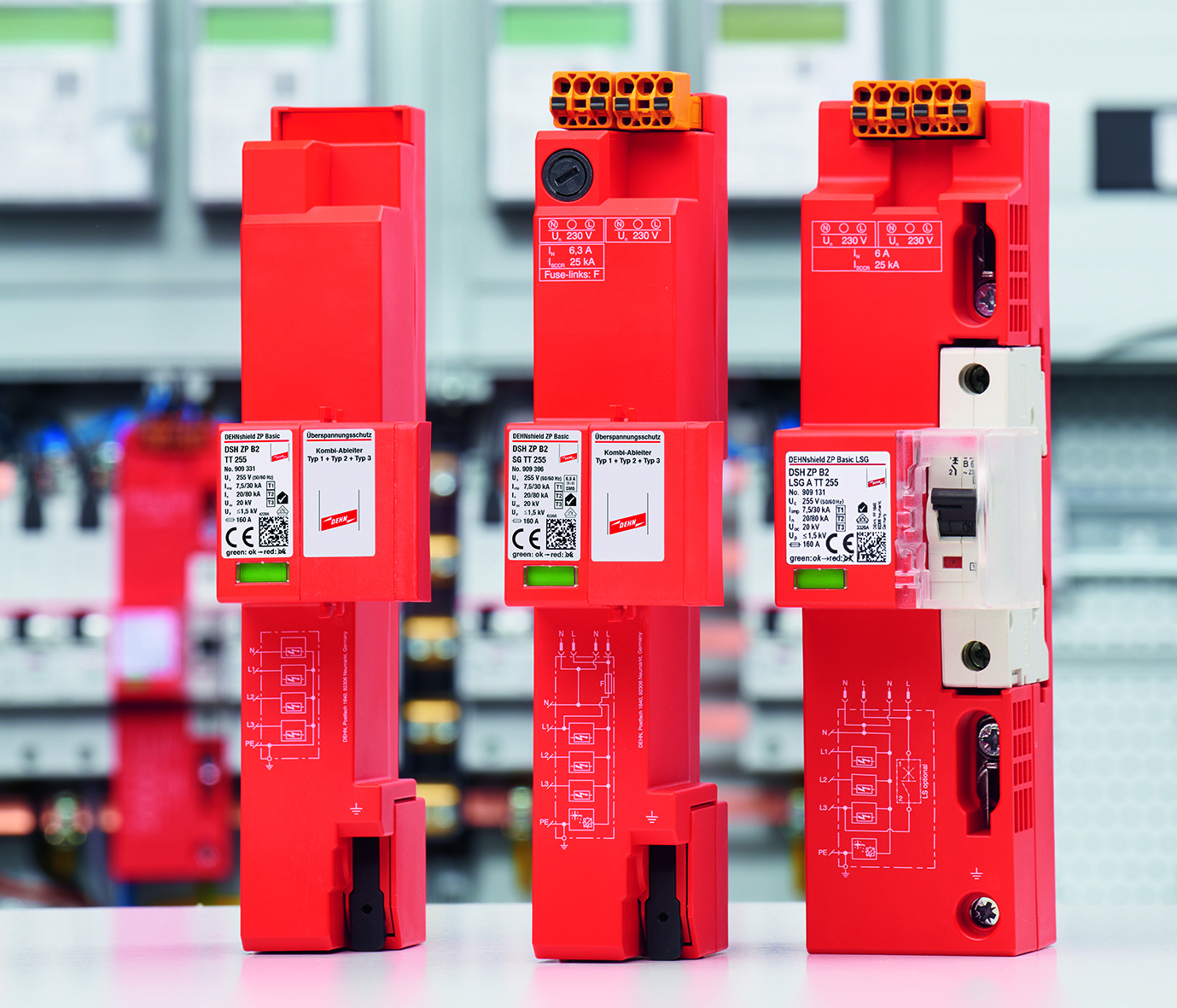

DEHNshield ZP (Basic) 2 SG ist kompakt, platzsparend und komplett werkzeuglos montierbar (Click + Power). Für den schmalen Kombi-Ableiter ist selbst bei zwei selektiven Hauptleitungsschutzschaltern (SH-Schalter) mit optionalem Einspeiseadapter ein Zählerfeld ausreichend. Mit passgenauer Bauform, integrierter Spannungsversorgung und Sicherung für das intelligente Messsystem, verspricht dieser Ableiter eine optimale Platzausnutzung. Er weist einen integrierten, abgesicherten Spannungsabgriff für das intelligente Messsystem im RfZ (Raum für Zusatzanwendungen) und APZ (Abschlusspunkt Zählerplatz) auf.
DEHNshield ZP (Basic) 2 LSG ist die richtige Wahl, wenn der Einsatz eines Leitungsschutzschalters vom regionalen Versorgungsnetzbetreiber gefordert ist. Bei diesem Kombi-Ableiter ist der Leitungsschutzschalter (mechanisch und elektrisch) zum Schutz des intelligenten Messsystems bereits integriert oder alternativ auch nachrüstbar. Durch seine kompakte Bauform ist, bei Verwendung von einspeisefähigen, selektiven Hauptleitungsschutzschaltern (SH -Schalter), ein Zählerfeld ausreichend. Der Ableiter weist einen integrierten, abgesicherten Spannungsabgriff für das intelligente Messsystem im RfZ und APZ auf und ist für TT und TN-S Netzsysteme geeignet.
Bild © DEHN SE
